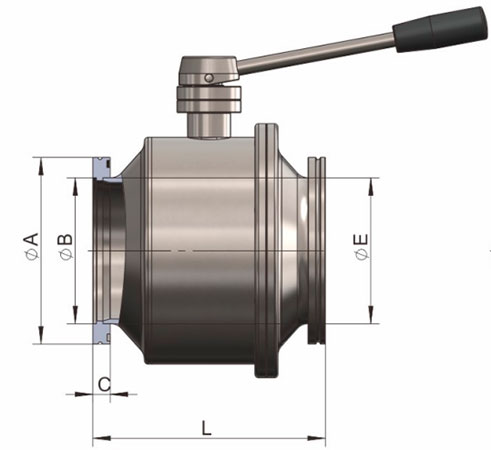

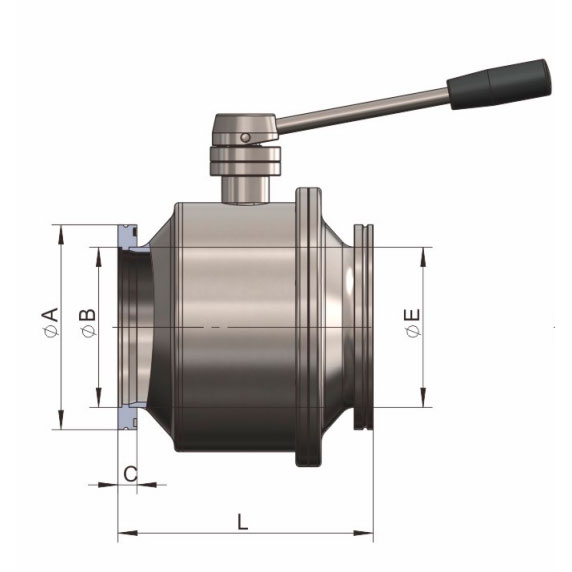

SIZE |
A |
B |
C |
E |
L |
|
|
DN |
NSP |
|||||
|
ISO63 |
2.5" |
95 |
70 |
12 |
63.7 |
110 |
|
ISO80 |
3" |
110 |
83 |
12 |
76.4 |
125 |
|
ISO100 |
4” |
130 |
102 |
12 |
101.8 |
162 |
|
ISO160 |
6" |
180 |
153 |
12 |
152.9 |
230 |
|
SO200 |
8" |
240 |
213 |
12 |
203.7 |
300 |
|
Scope of Application (Pa) |
Quick Release Flange(GB4982)0.1x105～1.3x10 Lapped Flange(GB6070)0.6x105~1.3x10- Fixed Flange (GB6070)1.6x105~1.3x10~* Threaded1.6x106～1.3x10- |
|
Leak Rate(Pa.L/S) |
≤1.3x10~⁴ |
|
Media Temperature |
-60～+150(TFM1600) -30～+240(PPLseal) |
|
Technical Parameters: |
|
|
Actuation |
Stainless steel stem,aluminum pneumatic actuator (single/double acting),electric actuator |
|
Size |
DN10-DN100 |
|
Body |
vacuum body |
|
Fluid-Contacting Surface |
SS/HC/Ti |
|
Non-Fluid-Contacting Surface |
SS |
|
Connection |
Weld,quick release flange,flange |
|
Operation Pressure |
DN10-DN100 PN16bar |
|
Operation Temperature |
Dependent on seal materials |
|
Fluid-contacting surface roughness:≤Ra0.6μm ≤Ra0.25μm |
|
|
External surface roughness:Ra≤0.8μm ≤0.4μm |
|
