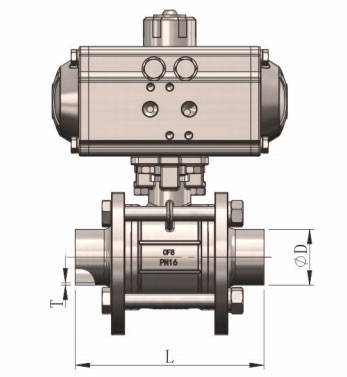

Size |
D*T |
L |
Pneumatic head specifications |
|||||
|
DIN11850-1 |
DIN11850-2 |
ISO/SMS |
3A/BPE |
Single acting |
Double action |
|||
|
DN10 |
1/2" |
12*1.5 |
13*1.5 |
12.7*1.5 |
12.7*1.65 |
93 |
NM50S |
NM50D |
|
DN15 |
3/4" |
18*1.5 |
19*1.5 |
19.05*1.65 |
19.05*1.65 |
103 |
NM50S |
NM50D |
|
DN20 |
/ |
22*1.5 |
23*1.5 |
/ |
/ |
103 |
NM50S |
NM50D |
|
DN25 |
1" |
28*1.5 |
29*1.5 |
25.4*1.5 |
25.4*1.65 |
110 |
NM65S |
NM50D |
|
DN32 |
11/4" |
34*1.5 |
35*1.5 |
31.8*1.5 |
/ |
120 |
NM75S |
NM65D |
|
DN40 |
11/2" |
40*1.5 |
41*1.5 |
38.1*1.5 |
38.1*1.65 |
129 |
NM75S |
NM65D |
|
DN50 |
2" |
52*1.5 |
53*1.5 |
50.8*1.5 |
50.8*1.65 |
145 |
NM85S |
NM75D |
|
DN65 |
21/2" |
70*2.0 |
63.5*2.0 |
63.5*1.65 |
170 |
NM95S |
NM85D |
|
|
DN80 |
3" |
/ |
76.2*2.0 |
76.2*1.65 |
183 |
NM95S |
NM85D |
|
|
DN80Max |
3.5" |
85*2.0 |
/ |
/ |
200 |
NM95S |
NM85D |
|
|
DN100 |
4" |
104*2.0 |
101.6*2.0 |
101*2.11 |
240 |
NM110S |
NM95D |
|
|
Technical Parameters: |
|
|
Actuation |
Stem,auto-reset stem,turbine,aluminum pneumatic actuator (single/double acting),electric actuator |
|
Size |
DN15-DN100 |
|
Body |
Straight body |
|
Fluid-Contacting Surface |
ASTM A351:CF8/CF3M/2205(304/316L/2205) |
|
Non-Fluid-Contacting Surface |
ASTM SS304 |
|
Connection |
Weld,clamp,female thread |
|
Operation Pressure |
DN10-DN100 PN16bar |
|
Operation Temperature |
Dependent on seal materials |
|
Fluid-contacting surface roughness:≤Ra0.6μm ≤Ra0.25μm |
|
|
External surface roughness:Ra≤0.8μm ≤0.4 μm |
|
