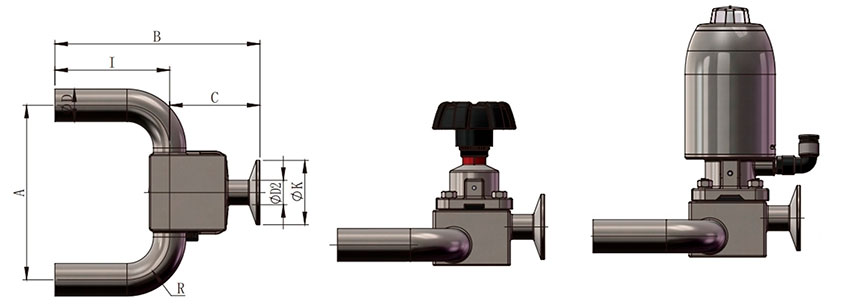

| SIZE | ISO/SMS | 3A/BPE | SMS/ISO/3A/BPE | A | В | C | I | R | ||
| D | D2 | К | ||||||||
| 1/2"-3/4” | 12.7/19 | 19.05 | 19.05 | 12.7 | 25 | 95 | 122.5 | 42.5 | 80 | 28.5 |
| 1/2"-1" | 12.7/25 | 25.4 | 25.4 | 105 | 125.5 | 45.5 | 80 | 33.5 | ||
| 1/2"-1 1/4" | 12.7/32 | 31.8 | 31.8 | 114 | 139 | 49.0 | 90 | 38 | ||
| 1/2"-1 1/2" | 12.7/38 | 38.1 | 38.1 | 135 | 152 | 52.0 | 100 | 48.5 | ||
| 1/2"-2" | 12.7/51 | 50.8 | 50.8 | 159 | 168 | 58.0 | 110 | 60.5 | ||
| 1/2"-2 1/2" | 12.7/63 | 63.5 | 63.5 | 205 | 194 | 64.0 | 130 | 83.5 | ||
| 1/2"-3" | 12.7/76 | 76.2 | 76.2 | 219 | 210.5 | 70.5 | 140 | 88.5 | ||
| 1/2"-3 1/2" | 12.7/89 | 88.9 | / | 249 | 226.5 | 76.5 | 150 | 103.5 | ||
| 1/2"-4" | 12.7/102 | 101.6 | 101.6 | 296 | 263 | 83.0 | 180 | 127 | ||
| 3/4"-1“ | 19/25 | 25.4 | 25.4 | 19.05 | 25/50.5 | 133 | 141.5 | 61.5 | 80 | 33.5 |
| 3/4"-1 1/4" | 19/32 | 31.8 | 31.8 | 142 | 154.5 | 64.5 | 90 | 38 | ||
| 3/4"-1 1/2" | 19/38 | 38.1 | 38.1 | 163 | 167.5 | 67.5 | 100 | 48.5 | ||
| 3/4"-2" | 19/51 | 50.8 | 50.8 | 187 | 184 | 74.0 | 110 | 60.5 | ||
| 3/4"-2 1/2" | 19/63 | 63.5 | 63.5 | 237 | 210 | 80.0 | 130 | 83.5 | ||
| 3/4"-3" | 19/76.2 | 76.2 | 76.2 | 247 | 226.5 | 86.5 | 140 | 88.5 | ||
| 3/4"-4" | 19/101.6 | 101.6 | 101.6 | 324 | 279 | 99.0 | 180 | 127 | ||
| 1"-1 1/4" | 25/32 | 31.8 | 31.8 | 25.4 | 50.5 | 155 | 169 | 79.0 | 90 | 38 |
| 1"-1 1/2" | 25/38 | 38.1 | 38.1 | 176 | 182 | 82.0 | 100 | 48.5 | ||
| 1 "-2" | 25/51 | 50.8 | 50.8 | 200 | 198 | 88.0 | 110 | 60.5 | ||
| 1"-2 1/2" | 25/63 | 63.5 | 63.5 | 250 | 224 | 94.0 | 130 | 83.5 | ||
| 1"-3" | 25/76.2 | 76.2 | 76.2 | 260 | 240 | 100.0 | 140 | 88.5 | ||
| 1 "—4й | 25/101.6 | 101.6 | 101.6 | 337 | 293 | 113.0 | 180 | 127 | ||
| 1 1/4"-1 1/2" | 32/38 | 38.1 | 38.1 | 31.8 | 50.5 | 201 | 195 | 95.0 | 100 | 48.5 |
| 1 1/4"-2" | 32/51 | 50.8 | 50.8 | 225 | 211.6 | 101.6 | 110 | 60.5 | ||
| 1 1/4 "-2 1/2" | 32/63 | 63.5 | 63.5 | 275 | 237.5 | 107.5 | 130 | 83.5 | ||
| 1 1/4"-3" | 32/76.2 | 76.2 | 76.2 | 285 | 254 | 114.0 | 140 | 88.5 | ||
| 1 1/4"-4" | 32/101.6 | 101.6 | 101.6 | 362 | 306.5 | 126.5 | 180 | 127 | ||
| 1 1/2"-2" | 38/51 | 50.8 | 50.8 | 38.1 | 50.5 | 225 | 211.6 | 101.6 | 110 | 60.5 |
| 1 1/2"-2 1/2" | 38/63 | 63.5 | 63.5 | 275 | 237.5 | 107.5 | 130 | 83.5 | ||
| 1 1/2"-3" | 38/76.2 | 76.2 | 76.2 | 285 | 254 | 114.0 | 140 | 88.5 | ||
| 1 1/2"-4" | 38/101.6 | 101.6 | 101.6 | 362 | 306.5 | 126.5 | 180 | 127 | ||
| Спецификация | ||
| Тип | Ручной/пневматический | |
| DN | DN15-DN100 | |
| Материал корпуса | ASTM A351 : CF3M | ASTM A182: F316L 904L 2205 2507 |
| ASTM 8564: C276 C22 | GB/T 2965 TA2 TA10 | |
| Материал крышки и сердечника | ASTM A351 CF8 | |
| Подключение | Сварное, КЛАМП и фланцевое | |
| Рабочее давление | DN15-DN100 PN10bar AISI:145psi | |
| Рабочая температура | Зависит от материалов диафрагмы | |
| Материал диафрагмы | EPDM; EPDM + PTFE; EPDM/PTFE | |
| Шероховатость внутренней поверхности, контактирующей со средой: ≤Ra0.4 µ m ≤Ra0.25 µ m | ||
