| SIZE | D*K | D*K | ||||||||
| DN | NPS | DIN 11850-1 | DIN 11850-2 | ISO 2037/ISO 1127 BS4825 | 3A/ASME-BPE | L | H | GB/T12459 | L | H |
| DN6 | 0.25" | 8*34 | 8*34 | 6.35*25 | 6.35’25 | 72 | 79.5 | / | / | 79.5 |
| DNS | 0.375" | 10*34 | 10*34 | 9.53’25 | 9.53’25 | 72 | 79.5 | / | / | 79.5 |
| DN10 | 0.5" | 12*34 | 13*34 | 12.7*25 | 12.7*25 | 72 | 79.5 | 12*25 | 72 | 79.5 |
| DN15 | 0.75" | 18*34 | 19*34 | 19.05*25 | 19.05*25 | 108 | 99.5 | 18’50.5 | 108 | 99.5 |
| DN20 | / | 22*34 | 23*34 | 21.3*50.5 | / | 108 | 99.5 | 25*50.5 | 127 | 122 |
| DN25 | 1.0" | 28*50.5 | 29*50.5 | 25.4*50.5 | 25.4*50.5 | 127 | 122 | 32*50.5 | 146 | 148.5 |
| DN32 | 1.25" | 34*50.5 | 35*50.5 | 31.8*50.5 | / | 146 | 148.5 | 38*50.5 | 160 | 148.5 |
| DN40 | 1.5" | 40’50.5 | 41*50.5 | 38.1*50.5 | 38.1*50.5 | 160 | 148.5 | 45*64 | 160 | 148.5 |
| DN50 | 2" | 52*64 | 53*64 | 50.8*64 | 50.8*64 | 190 | 187 | 57*64 | 190 | 187 |
| DN65 | 2.5" | 70*91 | 70*91 | 63.5*77.5 | 63.5*77.5 | 216 | 233 | 76*91 | 216 | 233 |
| DN80 | 3" | / | / | 76.2*91 | 76.2*91 | 216 | 233 | / | / | / |
| DN80Max | 3.5" | 85’106 | 85’106 | 88.9*106 | / | 252 | 279 | 89*106 | 252 | 279 |
| DN100 | 4" | 104*119 | 104*119 | 101.6*119 | 101.6*119 | 350 | 312 | 108*119 | 350 | 312 |
| / | / | DN | DN | NPS | NPS | / | / | DN | / | / |
| Спецификация: | |||

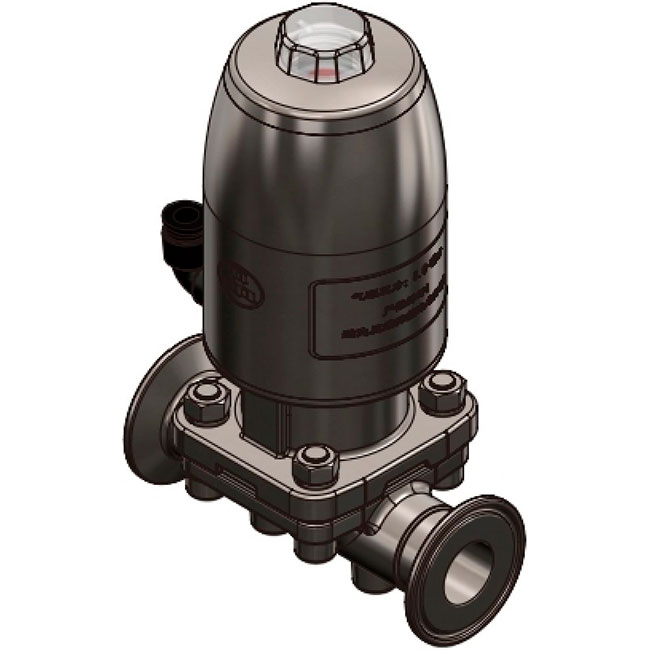

| Тип | Поршневой привод из нержавеющей стали с индикацией положения | ||
| DN | DN10-DN65 | ||
| Корпус | одноканальный корпус, Т-образный корпус, корпус с днищем в форме бака, многоканальный корпус | ||
| Материал корпуса | ASTM A351: CF3M | ASTM A182: F316L 904L 2205 2507 | |
| ASTM B564: C276 C22 | GB/T 2965 TA2 TA10 | ||
| Материал крышки и сердечника | ASTM A351 CF8 | ||
| Подключение | Welded, Clamped | ||
| Рабочее давление | DN10-DN65 PN8bar | ||
| Рабочая температура | Зависит от материалов диафрагмы | ||
| Материал диафрагмы | EPDM+PTFE раздельного типа: диапазон температур -10-135°C; стерилизация паром при температуре 150°C без ограничения по времени. | ||
|
EPDM+PTFE: диапазон температур -10-100°C: стерилизация паром при температуре 135°C с каждым циклом до 60 мин. |
|||
| EPDM: диапазон температур -10-100°C: стерилизация паром при температуре 135°C, каждый цикл до 60 мин. | |||
| Шероховатость внутренней поверхности, контактирующей со средой: ≤Ra0.4 µ m ≤Ra0.25 µ m | |||
| Положение отказа: при прекращении подачи воздуха клапан закрывается в положении FC. | |||
| Пневматический соединитель: пластиковый соединитель DN15-50 G1/8-6 мм DN65-80 G1/4-8 мм | |||
| Тип действия: пневматический, давление воздуха 5-8 bar. | |||
